レーザー直接イメージ投射装置
Created with Pixso. ISO 9001のセリウムHDI PCBレーザー三相直接イメージ投射装置380V

ISO 9001のセリウムHDI PCBレーザー三相直接イメージ投射装置380V

ブランド名: GIS
モデル番号: DPX625TF
Moq: 1セット
価格: negotiable price
配達時間: 20の仕事日
詳細情報
起源の場所:
江蘇、中国
証明:
ISO 9001 CE
名前:
レーザーの直接イメージ投射(LDI)
適用する:
PCB HDI FPC
最高露出のサイズ:
545*820mm
線幅:
25μ
ライン ライン間隔:
10%
線幅の許容量:
10%
直線の機能:
24μm
レーザータイプ:
LDレーザー、405±5nm
効率的な:
260S/HS@25x40mm
偏差の増加および減少:
固定増加およびcontracton、自動増加および収縮、間隔の増加および収縮の仕切りの直線
ファイル形式:
Gerber 274X、ODB++
パッケージの詳細:
木の場合のパッキング
供給の能力:
1ヶ月あたりの30set
ハイライト:

380VセリウムHDI PCB

,

380V ISO 9001 HDI PCB

,

380Vレーザーの直接イメージ投射

製品説明

レーザー直接イメージング (LDI) システムソリューション HDI PCB


直接PCBレーザー画像 (LDI)

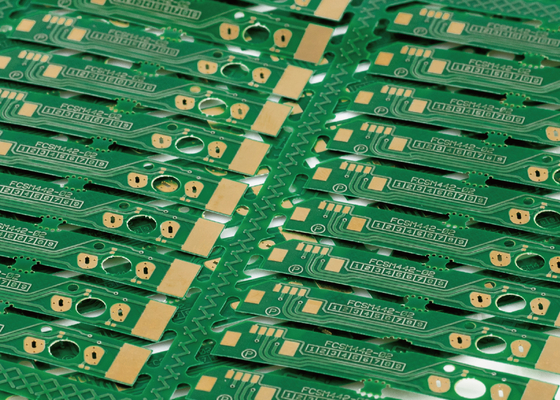

電子回路板を製造する際,回路の軌跡は画像処理によって定義されます.レーザーダイレクトイメージング (LDI) は,NC制御で高度に集中したレーザービームで,痕跡を直接暴露します.レーザービームがデジタルで画像を作成します レーザービームがデジタルで画像を作成します


レーザーダイレクトイメージング (LDI) はどのように機能しますか?

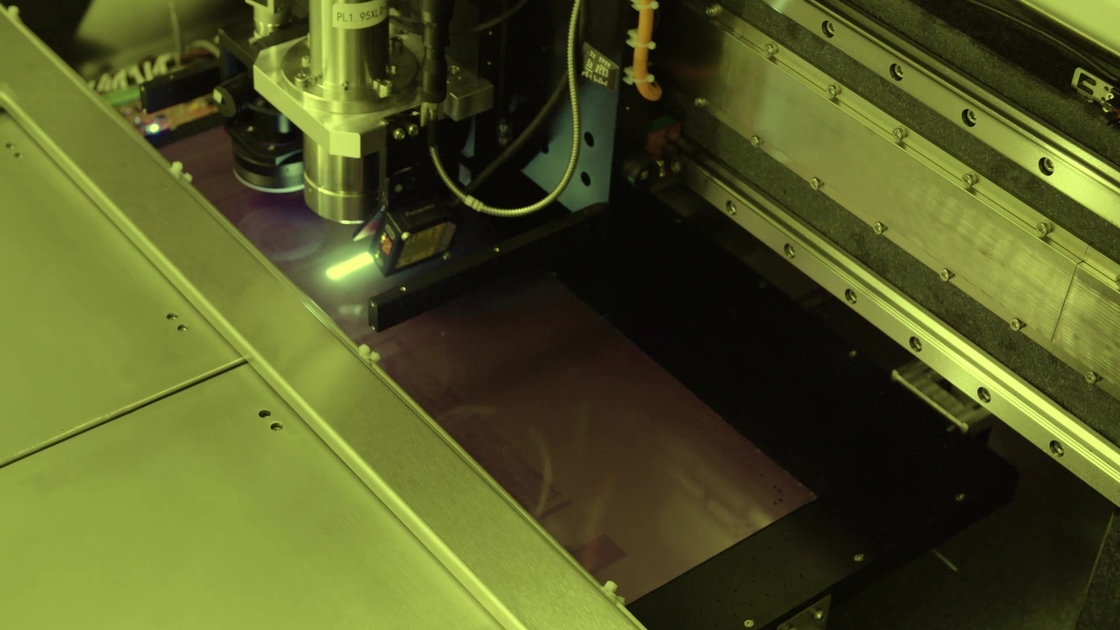

レーザー直射画像には コンピュータ制御レーザーの下に位置する 光敏感な表面を持つPCBが必要ですレーザーの光でボードにイメージを作成しますコンピュータがボードの表面を ラスター画像にスキャンしますラスター画像をプレロードされたCADまたはCAM設計ファイルにマッチし,そのファイルには,ボード用に必要な画像の仕様が含まれます.レーザーを使って 直接ボードにイメージを 作り出します






私達について
私たちは様々なPCBレーザー直接イメージング (LDI) システムソリューションの革新的なサプライヤーです.私たちのシステム製品ポートフォリオは,高ミックスおよび新興PCBニッチアプリケーションのためのLDIシステム構成から,大量生産環境のための完全自動LDIシステムソリューションまで.
