レーザー直接イメージ投射（LDI）システム解決HDI PCB
低価格操作。これはあらゆるバッチPCBの製造業者のための主要な条件である。早いLDIモードではより速いイメージ投射速度を達成するために、従来の乾燥したフィルムはより敏感な乾燥したフィルムと取り替えられるように要求されるまたは乾燥したフィルムはLDIモードで使用される光源に従って別の波長バンドと取り替えられる。すべてのこれらの場合では、新しい乾燥したフィルムは通常PCBの製造業者によって使用される従来の乾燥したフィルムより高い。

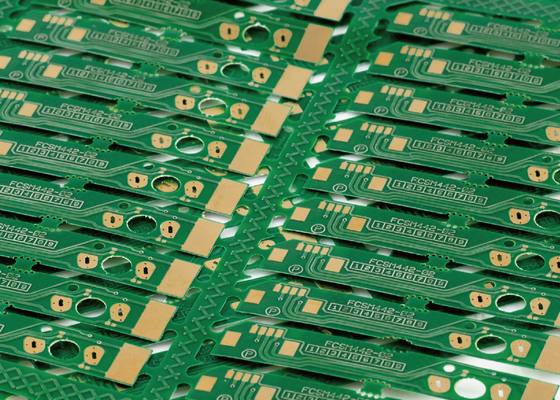

PCBレーザーの直接イメージ投射（LDI）
サーキット ボードを製造するとき、回線トレースはイメージ投射 プロセスはであるものによって定義される。レーザーは直接イメージ投射（LDI）が写真用具を通るあふれられたライトの代りにNCで、レーザ光線制御した非常に集中されたレーザ光線が付いている跡を直接デジタル式にイメージを露出する生成する。

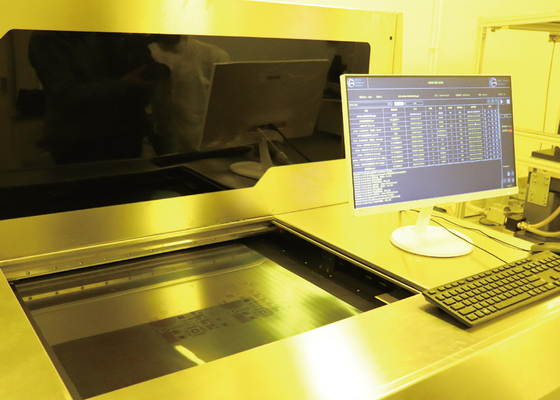

直接イメージ投射（LDI）仕事はいかにレーザーか。
レーザーの直接イメージ投射はコンピューター制御 レーザーの下で置かれる感光性表面が付いているPCBを必要とする。そしてコンピュータはレーザーのライトと板のイメージを生成している。コンピュータは前もって積まれたCADにラスター イメージに一致させるラスター イメージに板表面をスキャンするまたは板のために意図されている必要なイメージのための指定を含んでいるCAMの設計ファイルは直接板のイメージを生成するためにレーザー使用される。

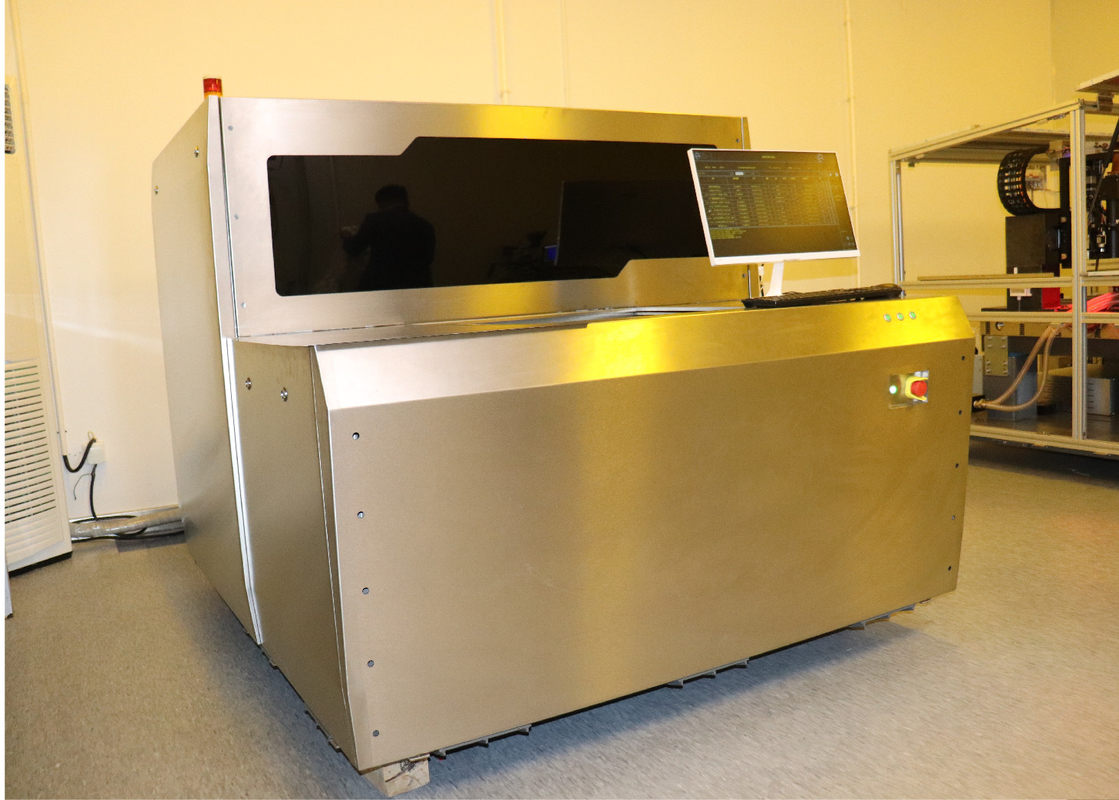

| 指定/モデル | DPX230 |
| 適用 | PCB、HDI、FPC （内部の層、外の層、反溶接） |
| 決断（大量生産） | 30um |
| 容量 | 30-40S@18 " *24」 |
| 露出のサイズ | 610*710mm |
| パネルの厚さ | 0.05mm-3.5mm |
| 直線モード | 紫外線印 |
| 直線の機能 | 外layer±12um;内部laye±24um |
| 線幅の許容 | ±10% |
| 偏差の増加および減少モード | 固定増加および収縮、自動増加および収縮、間隔の増加および収縮の仕切りの直線 |
| レーザーのタイプ | LDレーザー、405±5nm |
| ファイル形式 | Gerber 274X;ODB++ |
| 力 | 380V三相交流、6.4kW、50HZの電圧変動範囲+ 7% ~-10% |
| 条件 | 黄色灯部屋;温度22°Cの± 1°C;湿気50%の± 5%;清浄度レベル10000以上に; 装置の近くで激しい振動を避ける振動条件 |
