レーザー直接イメージ投射装置
Created with Pixso. 380V三相LDIレーザー直接イメージ投射装置0.05mm-3.5mm

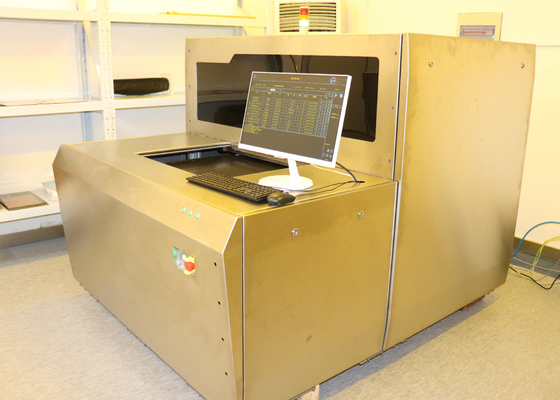

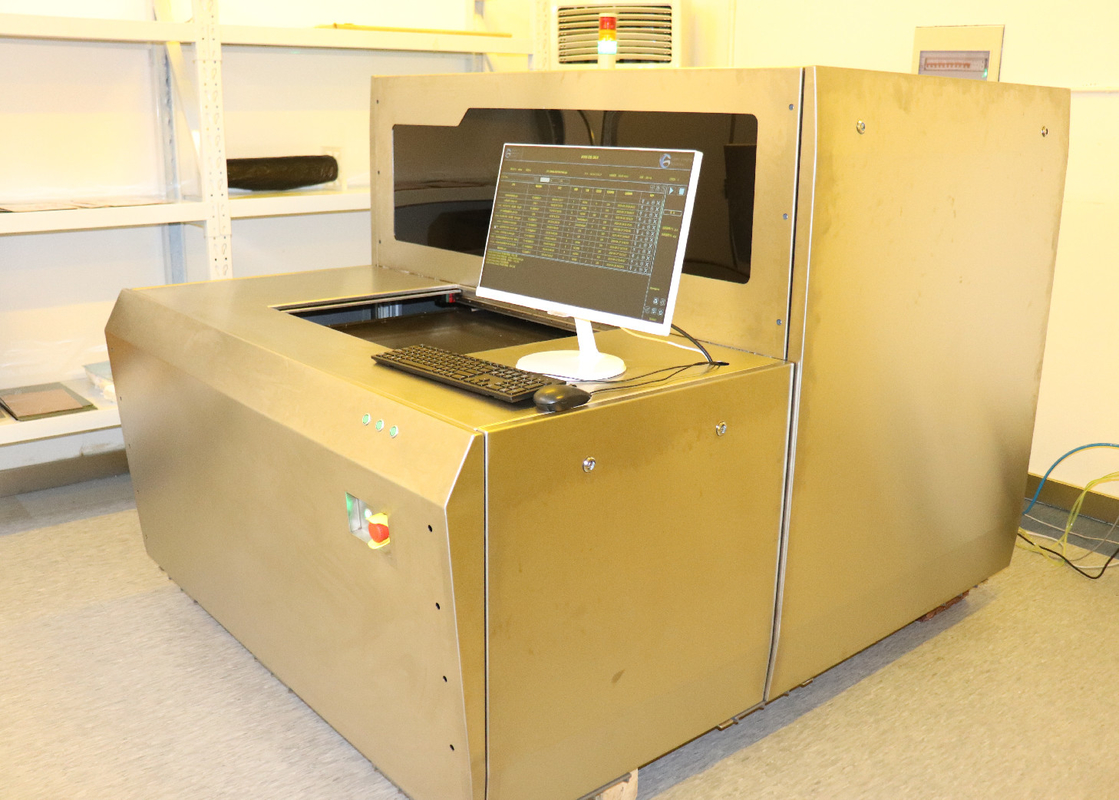

380V三相LDIレーザー直接イメージ投射装置0.05mm-3.5mm

ブランド名: GIS
モデル番号: DPX420TFA
Moq: 1セット
価格: negotiable price
配達時間: 20の仕事日
詳細情報
起源の場所:
江蘇、中国
証明:
ISO 9001 CE
名前:
レーザーの直接イメージ投射(LDI)
適用する:
PCB HDI FPC
最高露出のサイズ:
610*710mm
線幅:
30μ
ライン ライン間隔:
10%
線幅の許容量:
10%
直線の機能:
24μm
レーザータイプ:
LDレーザー、405±5nm
効率的な:
30~40S@18"*24"
偏差の増加および減少:
固定増加およびcontracton、自動増加および収縮、間隔の増加および収縮の仕切りの直線
ファイル形式:
Gerber 274X、ODB++
パッケージの詳細:
木の場合のパッキング
供給の能力:
1ヶ月あたりの30set
ハイライト:

三相ldiレーザーの直接イメージ投射

,

380V ldiレーザー直接イメージ投射装置

,

380V 3.5mmのldi PCB

製品説明

レーザー直接イメージング (LDI) システムソリューション HDI PCB



既存のプロセスと生産方法と互換性がある. 批量生産のプロセスと方法は,通常,批量生産の要件を満たすために注意深く指定されている.新しいイメージング 方法 の 導入 は,既存の 方法 の 変更 を 最小 に する べき です.これは,使用された乾燥フィルムの変化を最小限に抑える追跡機能,溶接抵抗フィルムの各層を暴露する能力,およびバッチ生産要件を含む.


直接PCBレーザー画像 (LDI)
電子回路板を製造する際,回路の軌跡は画像処理によって定義されます.レーザーダイレクトイメージング (LDI) は,NC制御で高度に集中したレーザービームで,痕跡を直接暴露します.レーザービームがデジタルで画像を作成します レーザービームがデジタルで画像を作成します


レーザーダイレクトイメージング (LDI) はどのように機能しますか?

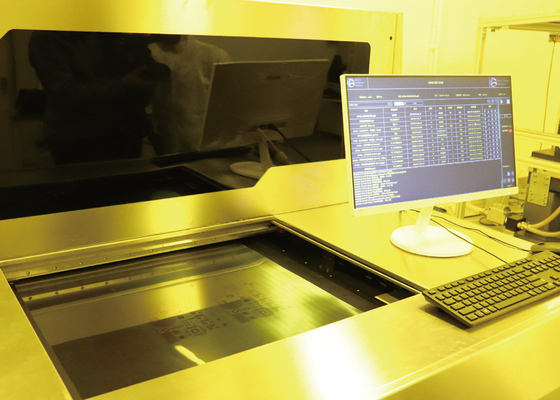

レーザー直射画像には コンピュータ制御レーザーの下に位置する 光敏感な表面を持つPCBが必要ですレーザーの光でボードにイメージを作成しますコンピュータがボードの表面を ラスター画像にスキャンしますラスター画像をプレロードされたCADまたはCAM設計ファイルにマッチし,そのファイルには,ボード用に必要な画像の仕様が含まれます.レーザーを使って 直接ボードにイメージを 作り出します



仕様/モデル DPX420TFA

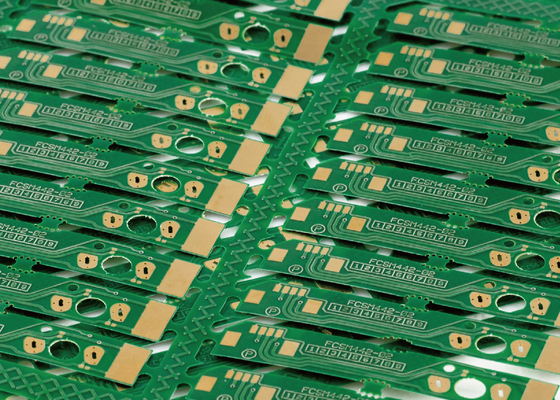

適用する PCB,HDI,FPC (内層,外層,溶接防止)
解像度 (量産) 30um
容量 30~40S@18"*24"
エクスポージャーの大きさ 610*710mm
パネルの厚さ 0.05mm-3.5mm
アライナメントモード UVマーク
調整能力 外層±12mm 内層±24mm
線幅の許容量 ±10%
偏差増加と偏差減少モード 固定増加と収縮,自動増加と収縮,間隔増加と収縮,区画の調整
レーザータイプ LDレーザー,405±5nm
ファイル形式 ゲルバー274X;ODB++
パワー 380V三相交流電流,6.4kW,50HZ,電圧変動範囲 + 7% ~ 10%
条件 黄色の照明室 22°C ± 1°C 湿度 50% ± 5% 清潔度レベル 10000 以上
装置の近くで激しい振動を避けるため,振動に関する要件


私達について
私たちは様々なPCBレーザー直接イメージング (LDI) システムソリューションの革新的なサプライヤーです.私たちのシステム製品ポートフォリオは,高ミックスおよび新興PCBニッチアプリケーションのためのLDIシステム構成から,大量生産環境のための完全自動LDIシステムソリューションまで.
