| ブランド名: | GIS Laser |
| モデル番号: | DPX220 |
| Moq: | 1 |

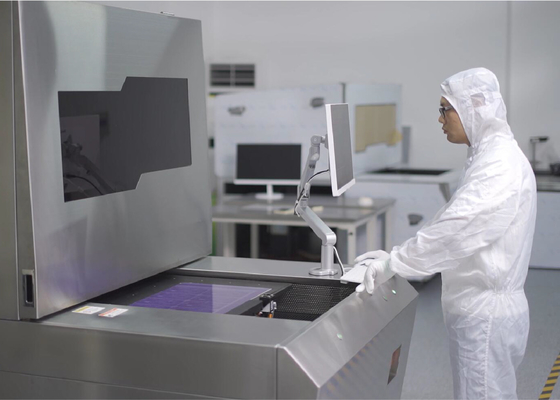

レーザー直射画像装置
GISレーザーの先端LDIソリューションは 革新的なDPX220レーザーデジタル画像技術によって 業界基準を再定義しています伝統的なフィルムやマスクの曝露方法を超えています市場では比類のない精度,安定性,効率性を保証します
DPX220は,PCB,HDI,FPC,そしてセラミック基板を含む幅広い用途のために設計されています.610mm × 710mm の相当な露出面を持つセラミック基板の露出その多様性は,0.05mmから7mmまでの加工厚さに広がり,多様な製造ニーズに対応します.
| 製品の特徴 | パラメータ |
|---|---|
| 適用されるプロセス | 内側,外側,セラミック基板 |
| 板の厚さ | 0.05~7mm |
| 内側アライナメント精度 | 20μm |
| レーザー電源 | 405 Nm/25-50 W (オプション) |
| ファイル形式 | ゲルバー274x,ODB++ |
| 外部アライナメント精度 | ±10μm |
| テキスト情報 | テキストとシリアル番号と他の追跡可能な情報を設定するためにボードを支援します |
| 線幅の許容量 | ±10% |
| 効果的露出地域 | 610mm*710mm |
| 高感度乾燥フィルム | 35s@24"x18" |
GISレーザーのLDIダイレクトプリントマシン (モデル:DPX220) は,直接画像処理のニーズに最適なソリューションです.それは高精度と ± 10μmまでの精度と 20/20μmのライン幅/ライン間隔を提供しています効果的曝光面積は610mm*710mmで,線幅の許容度は±10%です.また,文字とシリアル番号,その他の追跡可能な情報を必要に応じて設定するボードをサポートします.GISレーザーの DPX230 で必要な直接画像の 完璧なソリューションを得ることができます

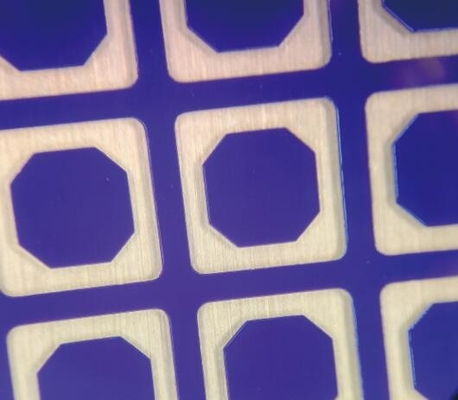

印象的な仕様を誇るDPX220は, 24"x18"スケールで 30mj/cm2 で乾燥したファイルに対して35秒の雷速曝光時間を達成し,迅速なターンアワーを保証します.L/S技術により,乾燥フィルムに基づいて 20/20μm の線幅/線間隔を達成する微米レベルまで精密な分析品質と精度を保証します.
精度は極めて重要で,革新的なUVマーク方法により,外層では±10μm,内層では±20μmの調整精度が達成される.レーザーの電力は405nmで25Wから50Wに調整できます特定の要件に合わせて プロセスを調整する柔軟性を提供します.
DPX220には,固定スケール,自動スケール,間隔スケール,パーティションアライナメントを含む高度なスケールモードも搭載されており,あらゆる生産ラインにシームレスな統合を保証します.幅広いファイル形式のサポートGerber274x と odb++ を含む,シームレスなデータ転送と処理を容易にする.
DPX220はMES機能を組み込み,ボード番号設定,シリアル番号,生産プロセスにシームレスに組み込める重要な追跡可能な情報.
GISレーザーのイノベーションへのコミットメントは,DPX220で明らかであり,中国の最初の20ミクロンロールツーロールDLPリトグラフィー機器を開発した2021年の成果です.この里程碑は,彼らの世界的なリーダーシップを強調しています中国,米国,日本,韓国,EUをカバーする広範な特許ポートフォリオ革新的能力と卓越性への不屈の献身を証明します.
DPX220は単なるレーザー直接画像装置ではなく, GISレーザーの最適化技術,効率的な産業ソリューション,そしてレーザーデジタル画像の未来への不屈な追求の証です.
レーザー直射画像機器は,技術サポートとサービスを顧客に提供します. 我々は,現場の設置と保守サービス,および電話による遠隔技術サポートを提供します.私たちの技術者は,あなたのマシンに問題がある場合を診断し,トラブルシューティングすることができます機械から最大限に活用できるように 技術的なアドバイスや指導もできます機械が最適に動作することを保証するために定期的な保守および校正サービスを提供します専門家がいつでもお手伝いできます
