ブランド名: | GIS |
モデル番号: | DPX630SM |
Moq: | 1セット |
価格: | negotiable price |
配達時間: | 20の仕事日 |

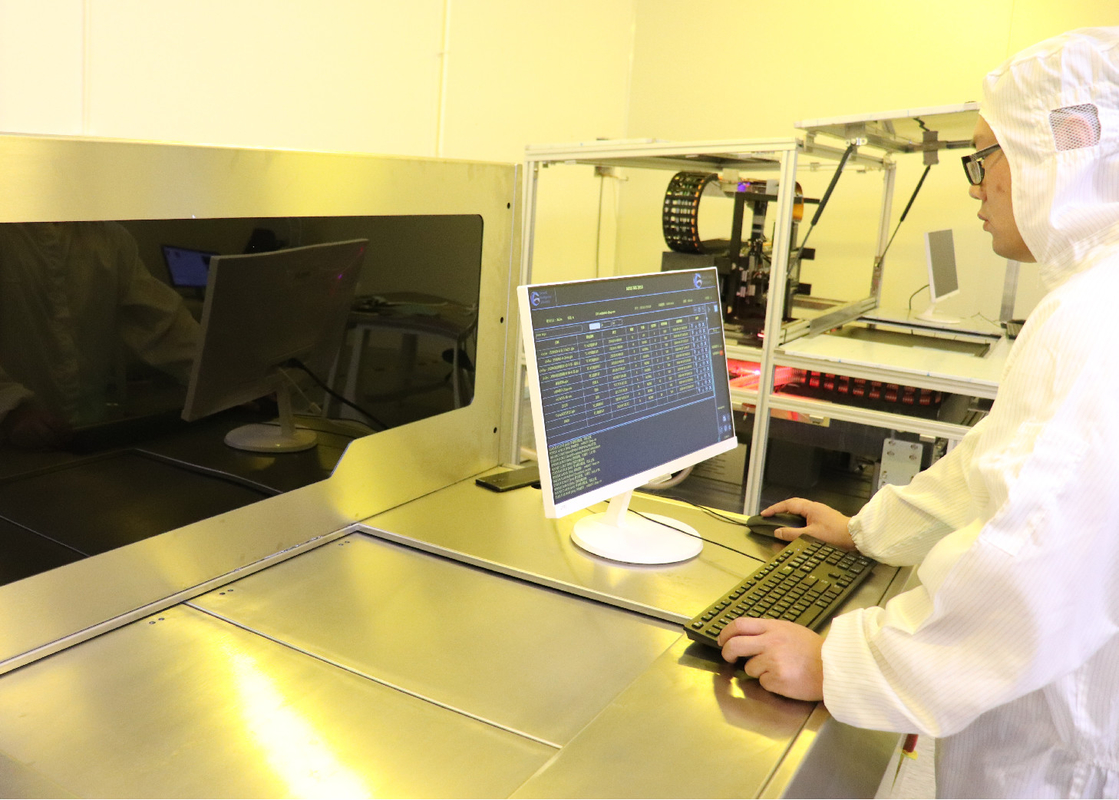

レーザー直接イメージ投射(LDI)システム解決PCBのはんだのマスク
写真の処理上のLDIの利点
板でイメージを発生させるための写真用具を作成するとき、それは従来の写真プロセスのための多数のステップがある必要がある。幾年もの間、PCBの製造業者のための多くの挑戦がある。そしてLDIに多くの利点がある:
質-以前、写真のフィルムの問題は穏健か湿気の変動への固有の感受性のために不完全なイメージをもたらした。レーザーのイメージは約より正確な、より一貫したイメージを持って来、フィルム関連の欠陥を片付ける。
そこに正確な位置および改善された決断がある。より精密なイメージ ライン、スペースおよびイメージの直線と同様。
写真方法は板にイメージの最も正確な移動を提供しているとき、温度および湿気の制御環境がある必要がある。LDIは生じるイメージに対する環境の効果を減らし、写真の加工の技巧と固有軽い屈折の影響を除去する。
LDIの製造業に短い操業または速い転換の特定の利点がこの状況下であり、それはアートワークの作成および写真用具方法の組み立てのために実際的でない。堅い登録および近い許容に関しては、LDIはまた重要な要因である。
この頃は、写真の技術をPCBのイメージの生成の実用的な用具として取る顧客により小さく、より軽い、高密度PCBsのための要求があるので。
指定/モデル | DPX230 |
適用 | PCB、HDI、FPC (内部の層、外の層、反溶接) |
決断(大量生産) | 30um |
容量 | 30-40S@18 " *24」 |
露出のサイズ | 610*710mm |
パネルの厚さ | 0.05mm-3.5mm |
直線モード | 紫外線印 |
直線の機能 | 外layer±12um;内部laye±24um |
線幅の許容 | ±10% |
偏差の増加および減少モード | 固定増加および収縮、自動増加および収縮、間隔の増加および収縮の仕切りの直線 |
レーザーのタイプ | LDレーザー、405±5nm |
ファイル形式 | Gerber 274X;ODB++ |
力 | 380V三相交流、6.4kW、50HZの電圧変動範囲+ 7% ~-10% |
条件 | 黄色灯部屋;温度22°Cの± 1°C;湿気50%の± 5%;清浄度レベル10000以上に; 装置の近くで激しい振動を避ける振動条件 |
直接イメージ投射(LDI)仕事はいかにレーザーか。
レーザーの直接イメージ投射はコンピューター制御 レーザーの下で置かれる感光性表面が付いているPCBを必要とする。そしてコンピュータはレーザーのライトと板のイメージを生成している。コンピュータは前もって積まれたCADにラスター イメージに一致させるラスター イメージに板表面をスキャンするまたは板のために意図されている必要なイメージのための指定を含んでいるCAMの設計ファイルは直接板のイメージを生成するためにレーザー使用される。
私達について
私達はさまざまなPCBレーザー直接イメージ投射(LDI)システム解決の革新的な製造者である。高組合せのためのLDIのシステム構成からの私達のシステム製品の有価証券の範囲および大量生産の環境のための十分に自動化されたLDIシステム解決への出現PCBのニッチの塗布。
